Min första amatörradiosändare byggdes 1968 i metallslöjden i skolan. Originalkonstruktionen var beskriven i ARRL Handbook. Mycket arbete och filande lades på de komplicerade kylflänsarna, som ändå inte fick den "snug fit" som tydligen var så viktig. Det gick åt många 2N2102 transistorer innan jag förstod att kylningen inte var tillräckligt bra, och att detta var anledningen till att uteffekten plötsligt bara försvann - spårlöst!

Sändaren är uppbyggd på ett mönsterkort av pertinax. En del av komponenterna köptes från Clas Olsson i Insjön. Andra detaljer räddades från slaktade rundradioapparater. Telegrafinyckeln inköptes för 5 kronor på Försvarets Överslottslager i Kävlinge.

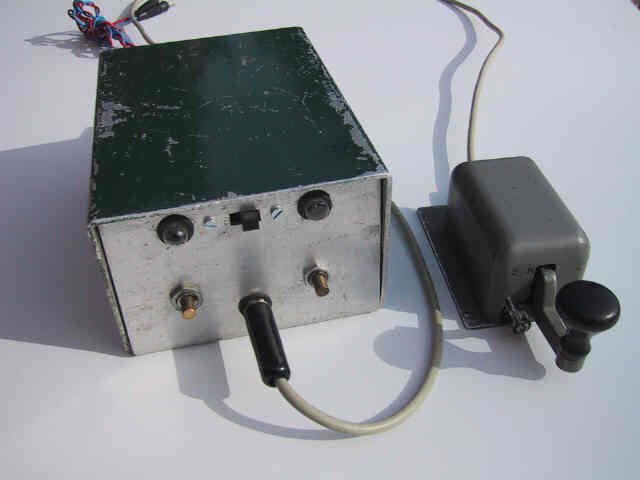

Upp till vänster; Lampa för indikering
av kollektorström. Upp till höger lampa
för indikering av max uteffekt.

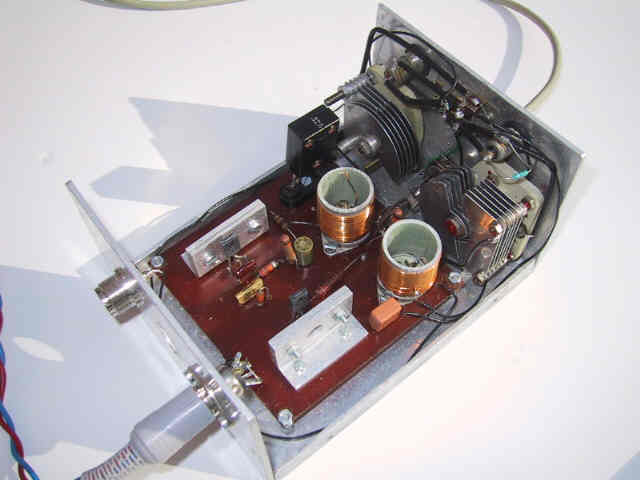

Här ses kylflänsarna för originaltransistorerna
2N2102. (Senare ersatta av BD135)

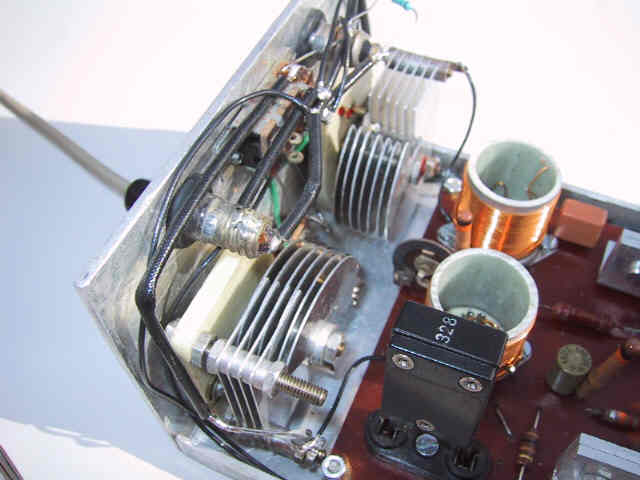

Driv och slutstegsavstämning.
FT243 X-tal.

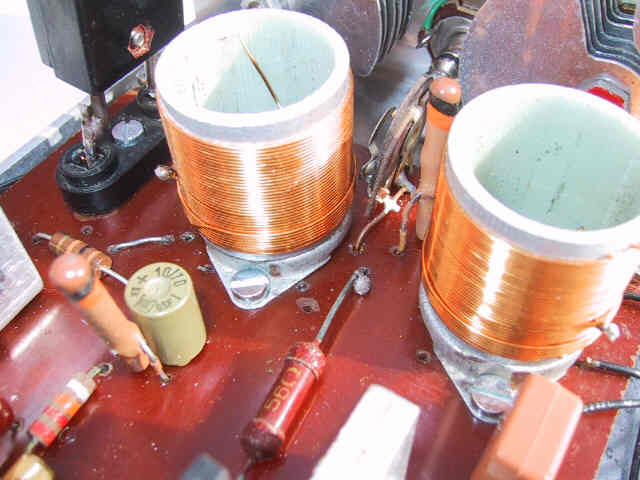

Närbild på några av komponenterna.
Philips "Pin-Up" kondensatorer.
