Modifierad R2 mottagare

Jag bygger en "R2" direktkonverterande mottagare för kortvåg främst 80 och 40 meters banden. Tillsammans med en QRP-sändare kommer den att bli perfekt för portabeltesten mm. R2 mottagaren finns beskriven i "THE ARRL HANDBOOK" 1996 och originalartikeln var publicerad i januari numret av 1993 års QST. Eftersom vissa komponenter som vridkondensatorer har mer eller mindre försvunnit från marknaden, och många nya fina komponenter har dykt upp har jag modifierat radion en del. Att bygga en bra VFO kräver bra mekaniskt stabila vridkondensatorer och en bra utväxling. Eftersom det inte finns att köpas från någon av mina vanliga kanaler har jag byggt en DDS (Direkt Digital Syntes) VFO i stället.

VFO'n  - Lokaloscillatorn

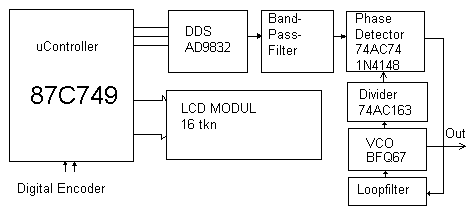

Jag har valt en DDS krets i från Analog Devices. Den har en 16 pinnars SO kapsel och innehåller allt som behövs (förutom ett LP-filter) för att skapa en analog signal upp till ca 10 MHz från en 25 MHz klockoscillator. Inställningsnogranheten ligger i storleksordningen 0.01Hz vilket är mer än tillräcklig noggranhet. Bland annat därför att DDS kretsar har väldigt lite fasbrus men ganska många spurioser har jag valt en PLL lösning enligt nedan.

r2radioezt

VCO'n ligger på 56 MHz och faslåses mot en 3.5 MHz bandpassfiltrerad DDS signal. Genom att välja klockfrekvensen med omsorg kan man få en hyfsat ren signal redan från DDS kretsen. Mätningar på sändaren med en HP spektrumanalysator gav inga mätbara spurioser alls. DDS kretsen skall styras från en mikrokontroller som också uppdaterar en LCD display med frekvens och sändarens uteffekt. Vid sändning skall VFO'n flyttas ca 1 kHz (= sidtonsoscillatorns frekvens) in i det valda sidbandet för att man skall kunna avgöra var man sänder.

Lär mer om mottagaren här

Hur mycket betyder en effektökning eller större antenn?

Om du som jag har undrat hur mycket en effektökning eller en större antenn ger i hörbarhet så har jag skrivit ett kul program. Programmet låter dig generera en realistisk sekvens CW signaler till ljudkortet i din dator.

Programmet sänder en kort sekvens morse (valbar text) med följande finesser:

  • Inställbar brusnivå
  • Inställbar QRN nivå (ännu bara en typ av QRN)
  • Bandbredd på mottagarfiltret (200 tappars digitalt FIR filter)
  • Utnivå (AF gain)
  • CW hastighet
  • CW pitch
  • Typ av nyckling (hård eller mjuk, chirp om man vill testa hur det påverkar mottagningen)
  • QRM, en cw signal som sänder en irriterande sekvens...   NYTT !
  • A/B test. NYTT !
  • m m

Datorkrav: Windows 95, ljudkort, ganska mycket minne.

Mjukvara att ladda hem
