Kort dokumentation över PC och LF interface

page2

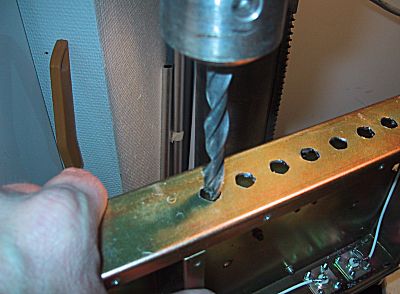

Radio - PC interfacet byggs in i en 19" 1 HE racklåda med plats för kommande funktioner.



page2

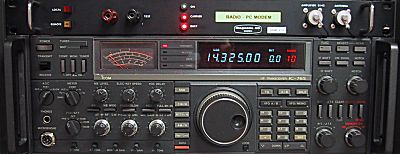

Driftsättning av interface och funktionstest mot radio



 page2

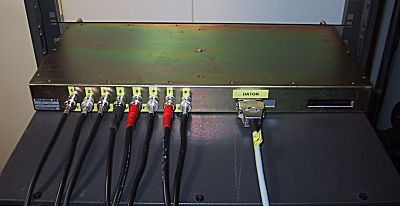

Anslutningar sett från vänster:

1  CI/V, IN/UT, ansluts till REMOTE/IC765

2  PTT öppen kollektor,  ansluts till MIC-PTT/IC765

3  KEY öppen kollektor, ansluts till KEY/IC765

4  +12VDC ansluts till nätdel

5  LF IN 600 ohm DC-isolerad jord, ansluts till LF UT ljudkort/PC

6  LF UT 600 ohm balanserad, DC-isolerad, intern mittjord på 600/600 ohm transformator, ansluts till FRONT MIC/IC765

7  LF IN 600 ohm DC-isolerad jord, ansluts via kopplingsbox till ACC1/IC765

8  LF UT 600 ohm balanserad, DC-isolerad, intern mittjord på 600/600 ohm transformator, ansluts till LINE IN ljudkort/PC

9  RS232 hona, ansluts till COMx/PC



page2

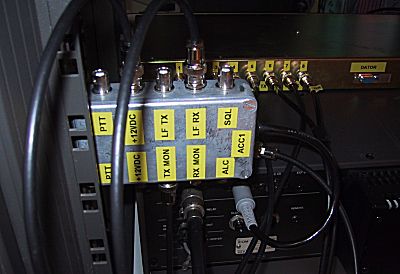

Kopplingsbox för ACC1/IC765. Alla signaler från ACC1 finns tillgängliga i BNC-kontakt hona för vidare anslutning till interface och för monitorering av LF och för andra styr- eller mätändamål.

Utgång för ALC spänning som skall återföras via A/D till kontrollpanelen för monitorering av moduleringsnivå tills utrustningen kompletterats med VOGAD el likn.



page2

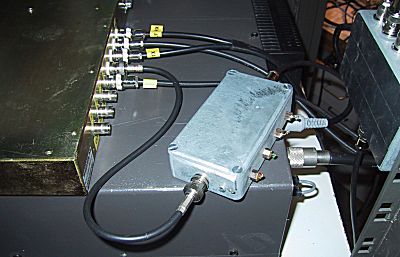

Equalizer (EQ) med ställbar lutning för dämpning av låga tonfrekvenser upp till 500 Hz. Ersätts i senare skede med EQ i mjukvara.
