Totalt 34 innovativa hembyggen i alla dess former hade anmälts till ESR:s utställningsaktivitet på Bolmen Fieldday. En del har redan presenterats på här på Tekniksidorna. Sist inlämnade bidrag kom in med endast två minuters marginal till deadline som var satt till kl 12 på lördagen. Det var en salig blandning mellan nytt och gammalt. Mycket radiorör och nostalgi.

bolmenobjekt

-Jag fick en kick när jag läste om byggtävlingen i höstas och bestämde mig direkt för att ställa upp sade Arvid belåtet.

Bengt Falkenberg SM7EQL
(t v) överlämnar 1:a priset, en mobiltelefon från Sony Ericsson Mobile Communication AB till Arvid Karlsson SM6YD.  Arvid deltog med sin nybyggda "Junkbox CW/AM transmitter 2002"

-Våra sponsorer skänkte så många priser att samtliga 34 deltagare i både
byggtävling och radioutställning kunde belönas för sina insatser!

Välvilliga sponsorer hade skänkt så många priser att ALLA deltagare i såväl tävling som utställning kunde belönas med allehanda ting som mobiltelefon, UV-solglasögon, små och stora digitalmultimetrar, avstörningsferriter, elektronikboxar och komponenter och inte minst spännande teknisk litteratur att inspireras av under den stundande semestern!

Många tog chansen att föranmäla sina objekt med en bild och några rader beskrivande text.

Kristallsändare med medhörning
Mikael Håkansson SM7XOO
Byggår 2002

Beskrivning:
Drivspänning 9 Volt.
Pierceoscillator med . Uteffekt c:a 2 mW.
Tonoscillator för medhörning.

Med en träplatta och några mässingspik kan man komma långt, säger Mikael. Efter att ha ritat ihop ett kopplingsschema av en tongenerator och ett schema av en piercoscillator så letades junkboxen igenom. Monteringen av komponenterna var inte särskilt svårt även om urlödda transistorer med korta ben kan vara lite besvärliga att få på plats. Nåja, efter att ha lagt på en spänning så svängde oscillatorn fint på 14.325 kHz, c:a 7 kc högre än vad kristallen var stämplad. Funkar gör den, vilket jag är väldigt stolt över!

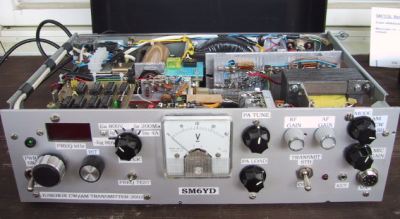

"Junkbox CW/AM Transmitter 2002"
Arvid Karlsson, SM6YD
Byggår 2002

Beskrivning:
"Junkbox CW/AM transmitter 2002" byggd från scratch med
komponenter direkt från skrotlådan.

bolmenobjekt


"EY Tranceivern"   -  SSB tranceiver för alla band
Göran Almemo VE3OBU/SM7BUR

Beskrivning:
Byggår 1963. EY-tranceivern blev ett populärt byggprojekt under hela 60-talet.
Apparaten innehåller totalt 12 rör för följande grundfunktioner: Mikrofonförstärkare, 1:a MF förstärkare, 2:a MF förstärkare, HF-förstärkare, blandare, ECO-VFO, LF-förstärkare, bärvågsoscillator, balanserad modulator med 2-poligt kristallfilter för 8273.5 kHz.

bolmenobjekt

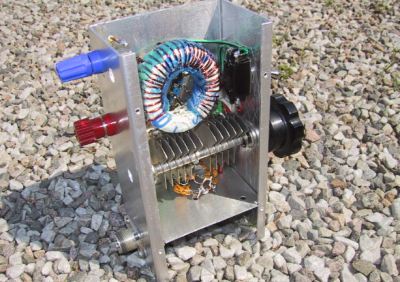

Antenntuner för kortvåg
Staffan Wierup SM7DQW
Byggår 2002

Beskrivning:
Avsedd för 1.8-30 MHz
Typ L-filter avsedd för anpassning av t ex korta sprötantenner modell "fiskespö"
Tål 100 W

bolmenobjekt

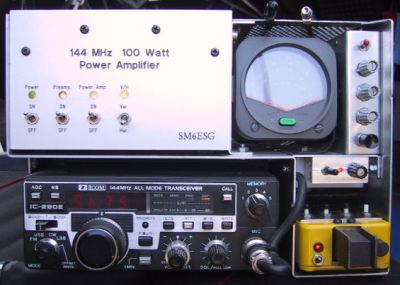

100 W mobilstation för 144 MHz
Morgan Larsson SM6ESG
Byggår 2000-2002

Beskrivning:
Mobil- och portabelstation uppbyggd kring ICOM IC290E
Hembyggt slutsteg 100 Watt ut, korsvisande SWRinstrument, CQ-maskin, bugg med "mobilmanipulator" samt extern vox för telefoni.

Stationen är ihopbyggd i en kompakt enhet lätt att montera i bilen eller att använda vid portabelkörning.

bolmenobjekt

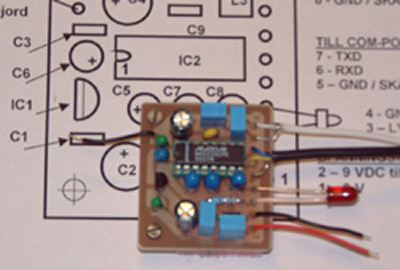

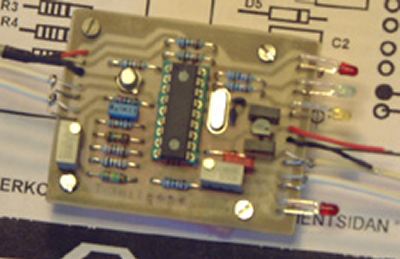

APRS-modem "Tiny Track"
Lennart Grone SM4LLP
Byggår 2002

Beskrivning:
Format 47x60 mm
(Mer info kommer)

Detta projekt finns som byggsats inklusive komponenter alternativt endast borrade mönsterkort. Monteringsanvisning med mönsterkortslayout och komponentplacering ingår.

bolmenobjekt


Nivåinterface typ CT17 för ICOM tranceivers
Lennart Grone SM4LLP
Byggår 2002

Beskrivning:
Format 38x44 mm
(Mer info kommer)

Detta projekt finns som byggsats inklusive komponenter alternativt endast borrade mönsterkort. Monteringsanvisning med mönsterkortslayout och komponentplacering ingår.

bolmenobjekt

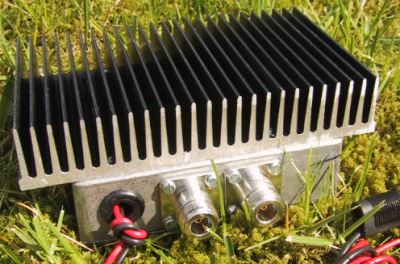

Transistorslutsteg för 144 MHz
Kenneth Håkansson SM7HLZ
Byggår 2001

Beskrivning:

Transistor: Motorola MRF 247, minimum gain 7.0 dB, verkningsgrad 55 % vid Vcc=12.5 V och frekvensen 175 MHz. Enl. datablad är Gainet c:a 9 dB (7.9 ggr) vid 144 MHz.
Ineffekt: C:a 10-12 W.
Uteffekt: C:a  70-75 W.
Strömförbrukning: C:a 10 A vid Vcc 12 V.
Användning: Tillsammans med den äldre IC 706 exempelvis.

Slutsteget är byggt enl. en applikationsnot AN-791 ur Motorolahandboken
RF Device Data.  Kretskortet består av  dubbelsidigt glasfiberlaminat  och jordplanen
på primär och sekundärsidorna är förbundna genom viahål med fastlödda Cu-trådar.
Jordplanet  under de 4 emittrarna är förbundna med extra breda och tunna Cu-plåtar för att få god jordning och minskad emitterinduktans.

 Slutsteget använder en konventionell bärvågsstyrd RX/TX-switch och kräver c:a 0.4 W för att dra reläet.
(Relätyp NF2-12V, flatpack)
Insertion loss genom reläet c:a 0.3 dB. Anpassningskondensatorerna är av typen metalliserade Mica.

bolmenobjekt

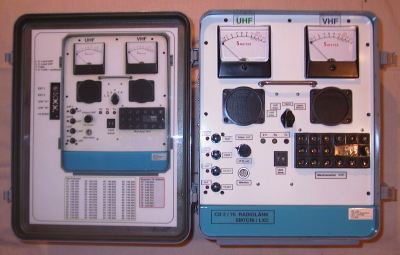

Transportabel 144/432 MHz radiolänk för radiosambandsuppdrag
Gert Persson SM7CRI & Christer Ståhl SM7LXC
Byggår 1999-2002

Beskrivning:
CB2/70 Radiolänk
Komplett länkutrustning för crossband mellan 144 och 432 MHz.
Kanalval m m fjärrmanövereras via DTMF.

Länkutrustningen är baserad på SRA 604 och SRA 605 och innehåller följande hembyggda delmoduler: Förbindningsenhet, logikenhet, sammankopplingsenhet, "apollo-pip", nätenhet, duplexfilter, styrenhet för reservkraft m m.

bolmenobjekt

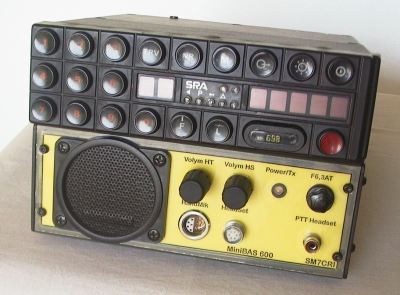

Basstation "MiniBAS600" för radiosambandsuppdrag
Gert Persson SM7CRI
Byggår 1999-2001

Beskrivning:
Tillhör länkutrustning för crossband mellan 144 och 432 MHz.

bolmenobjekt


144 MHz antenn och 1296 MHz sändare för styrning av nödsignalering
Gert Persson SM7CRI & Christer Ståhl SM7LXC
Byggår 2001

Beskrivning:
Tillhör länkutrustning.

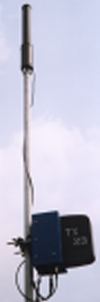

Hi-Q 144 MHz 1/2 vågsantenn samt 1296 MHz sändare inbyggd i skyddsradom.

Hi-Q 1/2 vågs aktiv mottagarantenn. Konstruktionen ger en mycket smalbandig antenn med "inbyggd selektivitet" redan i antennelementet. D v s bra storsignalegenskaper i en tuff miljö med samlokaliserade radiosändare, t ex på höga byggnader eller vattentorn etc,

1296 MHz sändare med inbyggd antenn i skyddsradom. Diplexfilter för att dels spänningsmata via koaxialkabeln, dels överföra 144 respektive 1296 MHz signalerna i en koaxialkabel. Utrustningen spänningsmatas helt från nödlänksutrustningen.

bolmenobjekt

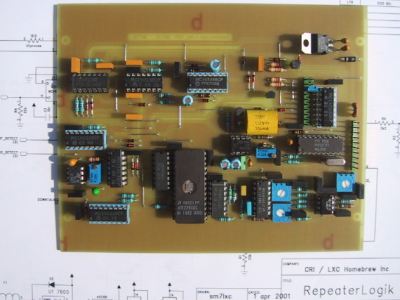

Repeaterlogik
Christer Ståhl SM7LXC & Gert Persson SM7CRI
Byggår 2001

Beskrivning:
Generell styrlogik för repeater och radiolänk

bolmenobjekt

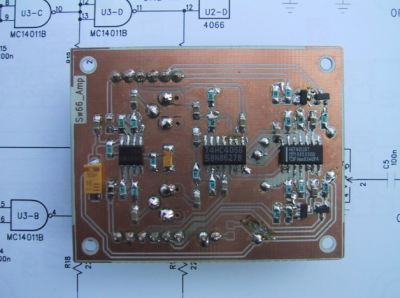

Generellt audioomkopplingskort med brusspärr
Christer Ståhl SM7LXC &Gert Persson SM7CRI
Byggår 2001

Beskrivning:
En av de ingående korten i basutrustningen.

Ytmonterade komponenter på kortets undersida. Andra sidan innehåller ett antal stiftplintar och anslutningskontakter.

bolmenobjekt

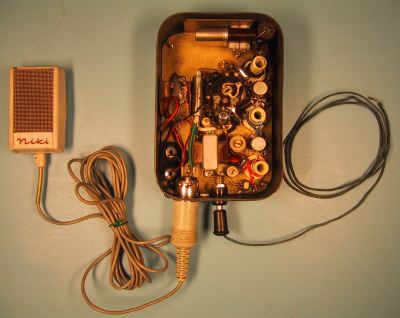

Trådlös mikrofon för 2 metersbandet
Gert Persson SM7CRI
Byggår 1962

Beskrivning:
En av sveriges första trådlösa mikrofoner?

bolmenobjekt


6-transistors mottagarkonverter för 2 metersbandet
Gert Persson SM7CRI
Byggår 1962

Beskrivning:
60-talets verkliga "High-Tech" med germaniumtransistorer typ AF102 och AF114.
Oscillator på 17.75 MHz x 8 = 142 MHz injektionsfrekvens.
Mellanfrekvens 2-4 MHz. OBS. Transistorerna monterade i transistorhållare.

bolmenobjekt


500 Watt transistoriserat slutsteg för 1.8 - 7 MHz
Sture Börwall SM7CHX
Byggår 2001-2002

Beskrivning:
Transistorer två stycken IXFT 58N20, Ptotpå 300 Watt
Trafo på 33 volt/15 Amp
Filterkondensator 30000 uF
Spänningen 40 volt
Uteffekt c:a 400 - 500 uteffekt i klass E
Yttermåttetsom Kenwood TS450-S
Givetvis kortslutningssäkert
Inbyggd SWR-meter
Automatisk bandomkopplingen från TS450-S



Yttermåttetpå slutsteget bestämdes av att det skulle vara lika stort som min Kenwood TS450-S. Servicevänlighet från början var mottot - allt skulle kunna servas utan att behöva skruva bort en massa andra prylar, detta med tanke på framtida förbättringar och eventuella haverier. Det blev en del mekaniskt klurande och fixande men det skulle nog gå.

För att hålla nere övertonsnivån är det viktigt med ett bra utgångsfilter. Jag valde att satsa på ett 7-poligt filter med Silver Mica kondensatorer. Schematiskt så ser filtret ut som tre seriekopplade Pi filter. SilverMica kondensatorerna skulle visst kosta c:a 80 kr styck och eftersom det behövdes 30 - 35 st var det inta att tänka på att köpa nya. Nej här fick det bli surpluskondensatorer från 50-talet. Kondensatorer letades fram och provades. Det var prima grejor man tillverkade förr - hög kvalitet och avsedda att fungera länge! - En kontrast till vår tids elektronik med allt kortare livslängd, och som slängs på tippen eller går till återvinning i ett allt mer uppskruvat tempo.

Ack ja - det var bättre förr.

bolmenobjekt

Med tanke på att bandomkopplingen skulle styras automatiskt från TS450-S så behövdes sex reläer för detta. Junkboxen innehöll 24 volt AC relä som visade sig fungera fint på de 17 volt DC som var tillgänglig. PTT styrning och stabiliserad 12 volt spänning till bias byggdes på ett litet kretskort.

Givetvis kortslutningssäkert. En gammal SWR meter slaktades och byggdes in i steget. Det är viktigt att hålla koll på antennanpassningen. Instrumentet mäter både med och utan slutsteget inkopplat.

För att skydda transistorerna monterades en termokontakt direkt i kylaren. Kontakten bryter vid 60 grader och slutsteget går i Standby. Endast fläktarna är igång, två stycken tystgående avsedda för 24 V DC. Bygget har kommit så långt att det snart är dags för "smoke test"  Alltid lika spännande.

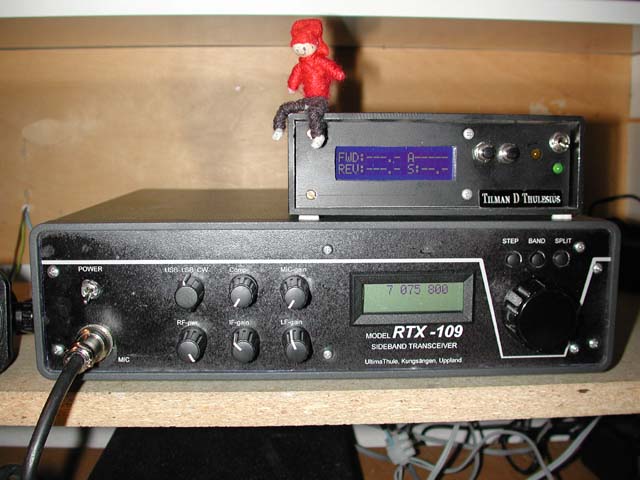

QRP-tranceiver RTX109
Tilman D Thulesius SM0JZT
Byggår 2001

Beskrivning:
RTX-109 är en nio bands CW/SSB tranceiver med 10 Watts uteffekt. VFO:n är en Direkt Digital Syntes, DDS baserad på AD9851 från Analoge Devices. Tranceivern täcker alla frekvenser från 1.8-30 MHz.

Construction is of a modular form to allow budget building starting with a basic receiver and building up to a full power transceiver. A ring mixer RF board, with a Level 17dBm option, insures a front end capable of dealing with even 7 MHz night time QRM.

To maintain the high IP3 there is a switched RF pre-amp using quad fets. The xtal filtered IF module features passive audio filtering with a TDA2003 audio amplifer on receive and a SSM2166 speech processor on transmit.

bolmenobjekt

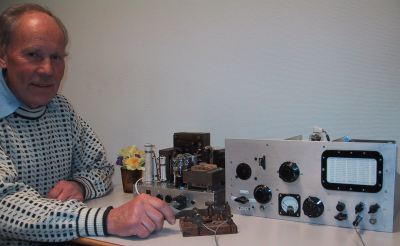

17 rörs 40 W AM/CW sändare för 160-80-40-20 meter i 50-tals modell
Yngve Persson SM7BCX
Byggår 2001-2002

Beskrivning:
ECO-kopplad VFO med 6AG7
Buffer 6AG7
PA 807
Differentialnyckling 2 st 6C4
T/R switch 6AH6
Likriktare 2 st 5U4, VR105, VR150 samt 6X5
Mikrofonförstärkare 6SJ7
Talkompressor 12AT7
Drivsteg 2 st 6N6
Modulator PA 2 st 6L6GC
Stabilisatorrör 2 st 150B2
Kristallmikrofon av fabrikat Ronette från 1954

Sändaren var tänkt att byggas på ett U-chassie utan front i all sin enkelhet. 3 rör skulle det bli!

Under planeringens gång utvidgades planerna succesivt ...

Endast komponenter från 50-talet har använts. Sändaren är avsedd för 160, 80 och 40 meters banden, både telegrafi och "äkta anodmodulerad AM telefoni"

17 rör blev det till slut!

bolmenobjekt

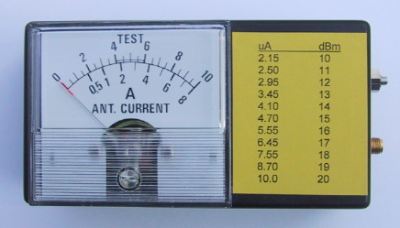

Enkel effektmeter för DC - 3 GHz
Bengt Falkenberg SM7EQL
Byggår 2001

Beskrivning:
Innehåller några resistorer, kondensatorer och en detektordiod. Mätområde +10 ...+20 dBm motsvarande 10 - 100 milliwatt. Med externa dämpsatser kan naturligtvis högre effekter mätas.
Bygget är ett "äkta skatbo" där allt hänger i luften. Utöver box och instrument är materialkostnaden ungefär 20 kr. Instrumentet utan shunt visar fullt utslag vid c:a 10 uA. Vid kalibrering av effektmetern användes en kommersiell signalgenerator med känd uteffekt.

-Det var tidsödande att få effektmetern att visa "rätt" över hela frekvensområdet från DC till strax över 3 GHz. Avvikelsen blev till slut under 0.5 dB vilket är mer än tillräckligt, även för den mest kräsne hembyggaren...

Ett behändigt testinstrument för att mäta på QRP-sändare, lokaloscillatorkedjor, små förstärkare m m.

Anslutning: SMA-hona

bolmenobjekt

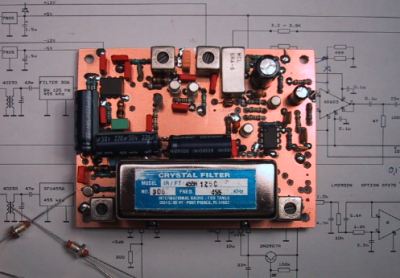

Mottagare i moduler för 7 MHz CW
Bengt Falkenberg SM7EQL
Byggår 2002

Bakgrund
För 10 år sedan byggde jag en 7 MHz konverter med högnivåblandare, avsedd för 7000-7010 kHz, d v s den låga DX-delen av 40 m bandet.

Sedan dess har nya komponenter och delvis ny teknik som DDS och DSP blivit billigare och lätt tillgänglig. Tanken att förbättra och modernisera konvertern och kanske bygga en komplett mottagare har funnits i bakhuvudet under många år och nu är projektet igång.

bolmenobjekt

Designfilosofi
Moderna amatörradiomottagare (och tranceivers) kännetecknas av extremt många knappar och rattar. Det finns t o m apparater med 100-tals knappar. Under många av dessa döljer sig ändlösa menyer och undermenyer med möjligheter att ställa in allt från 3:e blandaroscillatorns offset-frekvens till displayens ljusstyrka. Det finns väckarklockor, sleep in timers och en massa andra försäljningsargument. Visst, säkert kul och häftigt för en del som gillar att känna sig som en pilot i en Jumbo-Jet.

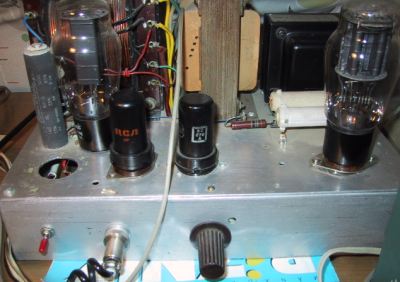

6 rörs 10 W nostalgisändare för 160 och 80 m AM/CW
Bengt Falkenberg SM7EQL
Byggår 2001, kompletterad 2002

Beskrivning:
Oscillator VFO med 6AG7
Buffert 6AG7
PA 6L6GB
Stabilisatorrör VR105 och VR150
Likriktare 6Y5GT
Inbyggd anod-moduleringstransformator
(Extern AM-modulator)

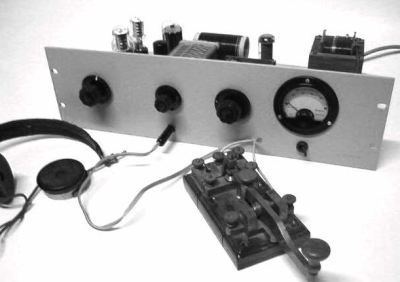

En synnerligen trevlig liten sändare med 6AG7:or som oscillator och buffert samt en 6L6:a som slutrör.

Komponentjakten inleddes - äkta prylar från rätt tidsperiod skulle användas.

Junkboxarna letades igenom både en och två gånger! Det dök upp Hunts rullblockskondensatorer, Vitrom-motstånd och andra fina grejor.

Rörhållarna kom på plats....... därefter komponenterna...
och vips var den klar!

bolmenobjekt


6 rörs 4 W nostalgisändare för 160 och 80 m CW
Mats Olofsson SM7GIB
Byggår 2001-2002

Beskrivning:
Oscillator VFO med 6AG7
Buffert 6AG7
PA 6L6GB
Stabilisatorrör VR105 och VR150
Likriktare 6Y5GT

Mats byggde sin första sändare på 70-talet som nybliven C-amatör. Den sändaren är sedan länge tyvärr skrotad till förmån för modernare grejor. -Nåja, kunde man bygga sändare då så kan man väl nu!

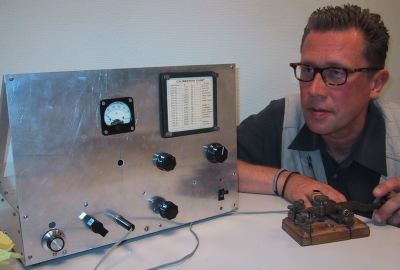

Mats SM7GIB med sin färdiga sändare. Uteffekten blev c:a 4 Watt på 160 och 80 metersbanden.

Nästa steg blir att bygga en AM-modulator för "äkta anodmodulering"

bolmenobjekt


Sändare med en (1) transistor på spikplatta!
Kenneth Nilsson SM7CQY
Byggår 1999

Beskrivning
Frekvens 3.5 MHz kristallstyrd
Transistor BC549C, tre resistorer och en kondensator, div tråd, spik, batteri och mässingremsa
Uteffekt 7 milliwatt (uppmätt med kalibrerad effektmeter)
Längsta förbindelse 12 km

Hammare, spik och några komponenter

Då jag sedan födsel och ohejdad vana är en verklig humanist, har jag ytterst lite förståelse för tekniska ting...

I samband med en klubbaktivitet där 15 medlemmar anmälde sig blev jag övertalad (tvingad) att delta...

Okej, det kan inte gå mer än åt helvete tänkte jag, samtidigt som kostnaden för byggsatsen var blygsam. Den var nämligen helt gratis...

bolmenobjekt

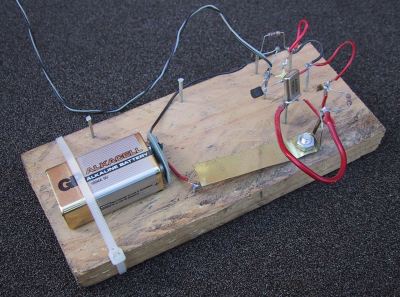

Jag började med att spika i spiken i brädan enligt ritningen. Det var, i mina ögon, en fantastiskt bra ritning. Jag förstod hur jag skulle göra! Jag lödde och drog tråd från det ena spiket till det andra tills jag kom till en liten svart sak med tre ben. Varje ben skulle lödas till ett speciellt ställe. Men, vilket ben var vilket. Det var faktiskt enda gången jag behövde hjälp med bygget. När mina frågor besvarats fortsatte jag med de sista lödningarna.

Telegrafinyckeln, en remsa mässingplåt monterades. 9 V batteriet och min 80 m dipolantenn anslöts. Sändaren var färdig!

Men, fungerar den? Jodå, via telefon kunde jag höra ett litet pip, som alltså hördes mer än 10 km bort! Detta PIP kom från MIN sändare som jag byggt alldeles SJÄLV. Gissa om jag var stolt.


Sändare för Radio Pejlorientering, RPO (Rävjakt)
Leif Persson SM7NCI
Byggår 2001

Beskrivning:
Frekvens 3.5 MHz
Uteffekt 200 mW
Mekanisk teckengivare med kamskiva

En lika kreativ som annorlunda liten sändare utrustad med mekanisk teckengivare!

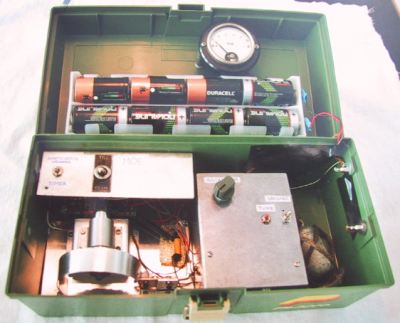

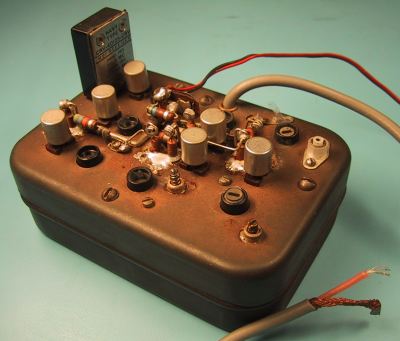

Sändare byggd i fisklåda och avsedd för Radio Pejl Orientering, RPO. Innehåller batterier, sändare, timer från ELFA och mekaniskt urverk som drivs med hjälp av en kameramotor med kuggväxel. Kamskivan sänder tecknen MOE på telegrafi.

bolmenobjekt


Mini tranceiver för 80 m
Leif Persson SM7NCI
Byggår 2001

Beskrivning:
Frekvens 3.5 MHz
Uteffekt 800 mW
Kristallstyrd sändare
Mottagare försedd med VFO
Hemmasnickrad låda i fyrkantigt format.

bolmenobjekt

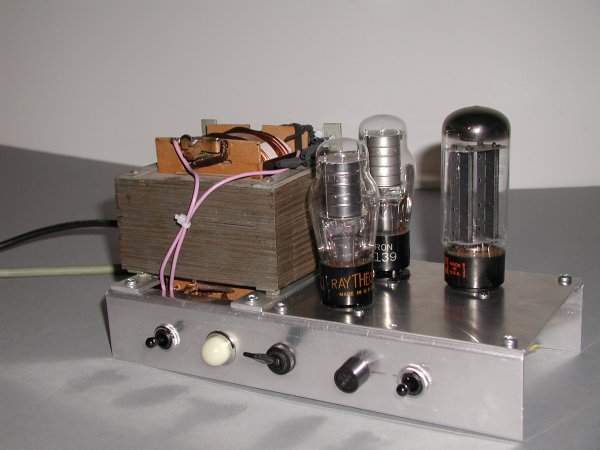

Nätaggregat och BC696 45 W CW sändare 3-4 MHz
Göran Carlsson SM7DLK
Byggår 2001

Beskrivning Nätdel:
Transformator "Luxor TV-transformator"
Likriktare med 5U4
Stabilisator VR105 och VR150
Utspänning: 6.3V glödspänning, 250 Volt skärmgallerspänning samt 400 Volt anodspänning.

Beskrivning Sändare:
VFO-styrd
Uteffekt 45 W
Frekvensområde 3-4 MHz
Vågtyp A1

Ny nätdel till BC696 sändaren byggd 2001

bolmenobjekt

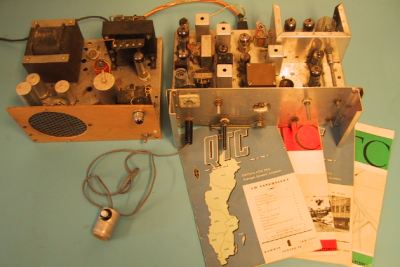

AM-sändare 80 - 10 meter med modulator
Kjell Rasmusen SM7BAE
Byggår 1950. Helrenoverad 2002.

Beskrivning:
Under sommaren 2001 har Kjell renoverat sin allra första sändare som byggdes på 50-talet. Det är en allbandare för CW och AM utrustad med VFO. Uteffekten är c:a 50 W. Här ser vi modulatorn.

bolmenobjekt
