Ibland kan man ha stor glädje av en liten sak. I min junkbox hittade jag en HF-prob som visat sig mycket användbar trots dess ålder. Proben omvandlar inkommande HF-signal till motsvarande nivåer för direkt avläsning på en digital multimeter.

Normalt ställs DMM till område 20 V DC. Proben detekterar toppvärdet och det avlästa värdet är motsvarande rms (1 V rms=1 V DC).


Specifikation:
Frekvensområde: 2 kHz–200 MHz
Noggrannhet:
2 kHz–10 MHz ± 1 % in + 50 mV
10 MHz–100 MHz ± 1 dB
100 MHz–200 MHz ± 6 dB
Max utläst värde: 25 V rms
Överspänningsskydd:
130 V rms vid 60 Hz eller 250 V DC




Funktion:

Ställ multimetern till lämpligt mätområde, lämpligen 20 V eller närmaste.

Anslut probens skärm (jord) till motsvarande på mätobjektet.

Anslut proben (TIP) till HF-källan och avläs multimetern i volt rms.

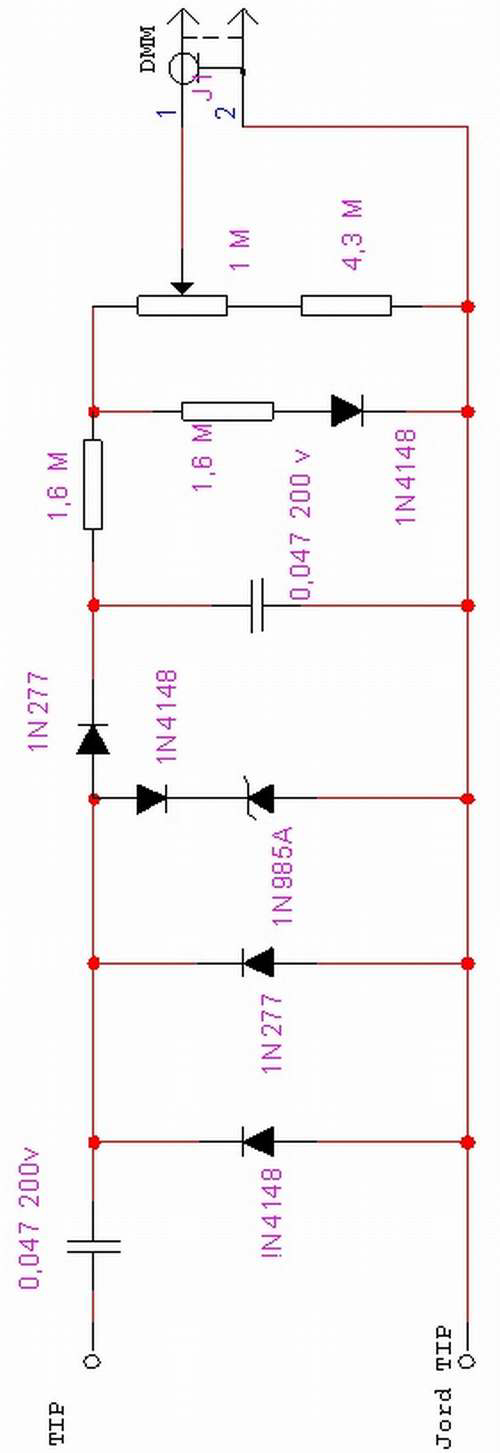

Kalibrering sker med potentiometer 1 M. Dioden 1N985A är en 100-volt zener, kanske inget som ligger i junkboxen men vill man ha överspänningsskydd så kan man ju välja ett annat värde från närmaste Electrokitbutik.

-----------------------------------------------------Red, anmärkning-----------------------------------------------------------

Denna artikel finns även publicerad i ESR Resonans 2/2012
