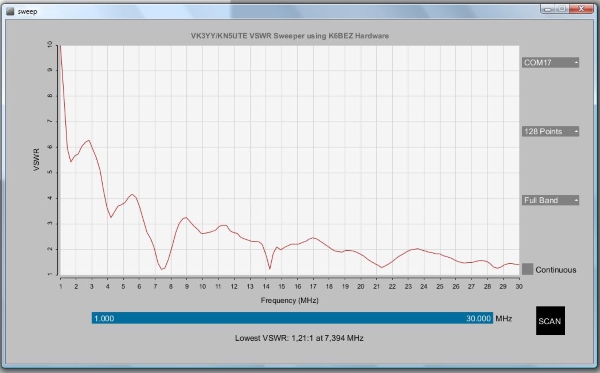

Jag sökte på nätet på antennanalysator och fann Beric Dunns K6BEZ schema och Arduino sketch. Då fanns bara smd (ytmonterat) kretskort att tillgå. Det är lite för tufft att hantera de väldigt små komponenterna så jag startade ett projekt i Eagle och caddade ett eget moderkort helt hålmonterad. Analysatorn är uppbyggd kring Arduiono Nano 3.0 och en DDS 0-40 Mhz. Tillsammans fungera det bäst mellan 3.5-30 MHz. Genom att koppla den till PC via USB och dito programvaran Sweeper får man fina grafer på hur ens antenn mår. Kurvan är inte helt perfekt men ger en fin bild hur din SWR ligger till för din antenn. Här en graf som visar en antenn som tunar på 40 och 20 meters bandet



VK3YY och KN5UTE har gjort Sweepern som är programvaran till PC. Det går att svepa hela HF bandet eller ett band i taget. Detta är en utmärkt analysator för en billig peng och några timmar i shacket. Du kan läsa mer om den på http://northriver.se/analysator

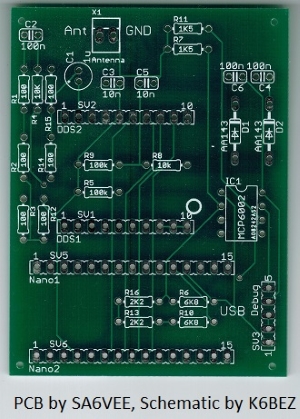

Caddad av SA6VEE som också har PCBer för en billig penning. Inkluderat all programvara och drivrutiner och BOM-lista
